Detailed

描述


用于接收和发射应用的线极化双脊宽带喇叭天线,由铝制成。 可选的 7-16 连接器可用于高功率应用。 频率范围 0.2 GHz 至 2 GHz。


规格


频率范围(标称)
200 MHz...2 GHz

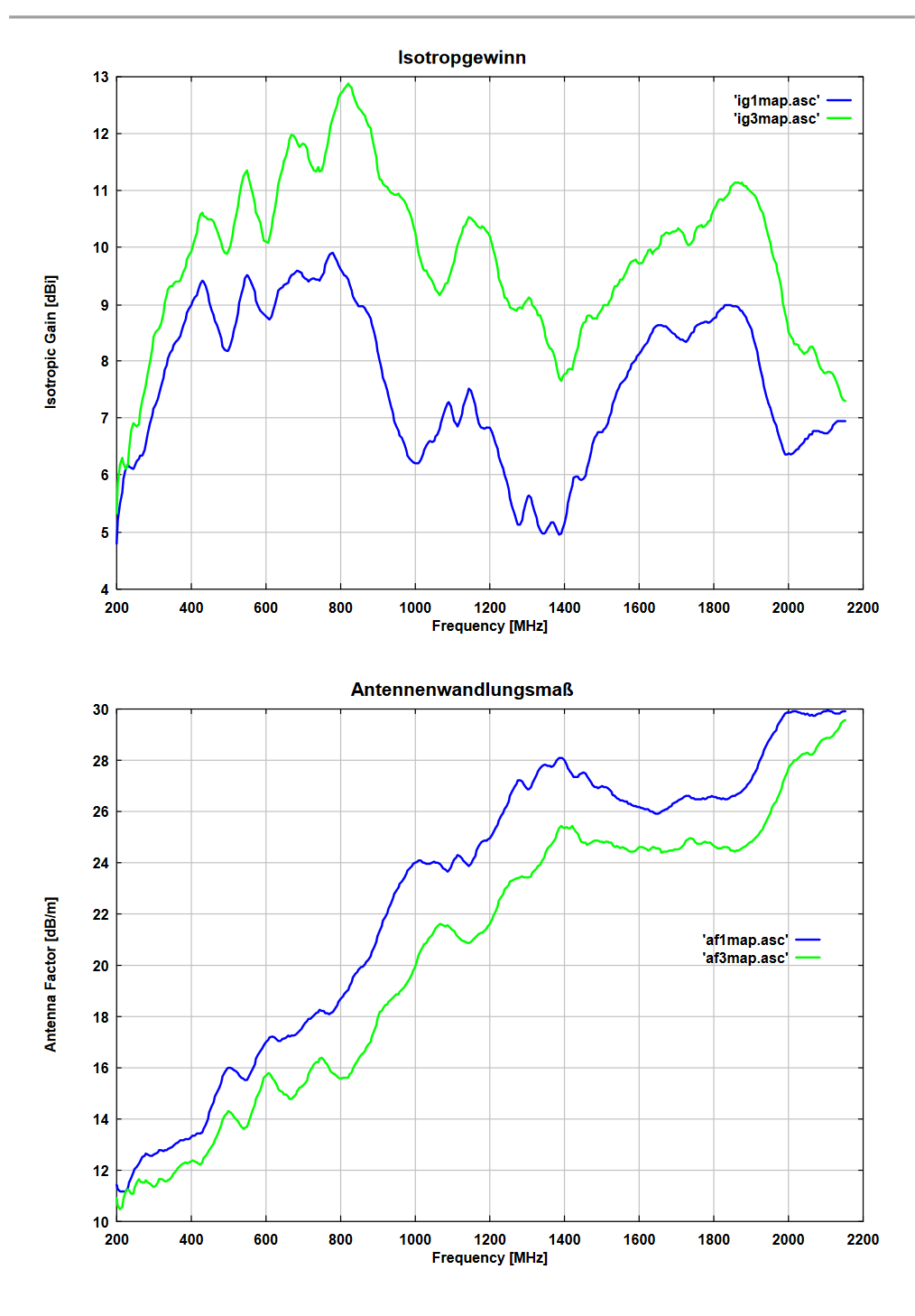

各向同性增益(远场):
11.5 dBi +/-2.5 dB(0.3-2 GHz)
天线系数(远场)
10...27 dB/m
阻抗(标称):
50
驻波比SWR典型值:
<2
最大驻波比SWR:
3.5
前后比率:
典型值 25 dB
交叉极化:
typ. > 25 dB
3 dB波束宽度类型(E平面):
45°
3 dB波束宽度类型(H平面)45°
最大输入功率:
N-连接器内螺纹
1.5 kW @ 200 MHz
0.5 kW @ 2 GHz
最大输入功率:选件:7-16连接器母头
3.5 kW @ 200 MHz 1.5 kW @ 2 GHz
中心安装3/8', M12
宽度x长度x厚度
950 x 680 x 960 mm
重量
16Kg
推荐配件AM 9144桅杆
