Detailed

描述


宽带喇叭天线 BBHA 9120 C 是一款线性极化双脊喇叭天线,频率范围为 2 GHz 至 18 (20) GHz。


BBHA 9120 C - 双脊宽带喇叭天线


宽带喇叭天线 BBHA 9120 C 是一款线性极化双脊喇叭天线,频率范围为 2 GHz 至 18 (20) GHz;用于接收和传输应用。


规格


频率范围(标称)
2...18 GHz
可用频率范围2 ... 20 GHz

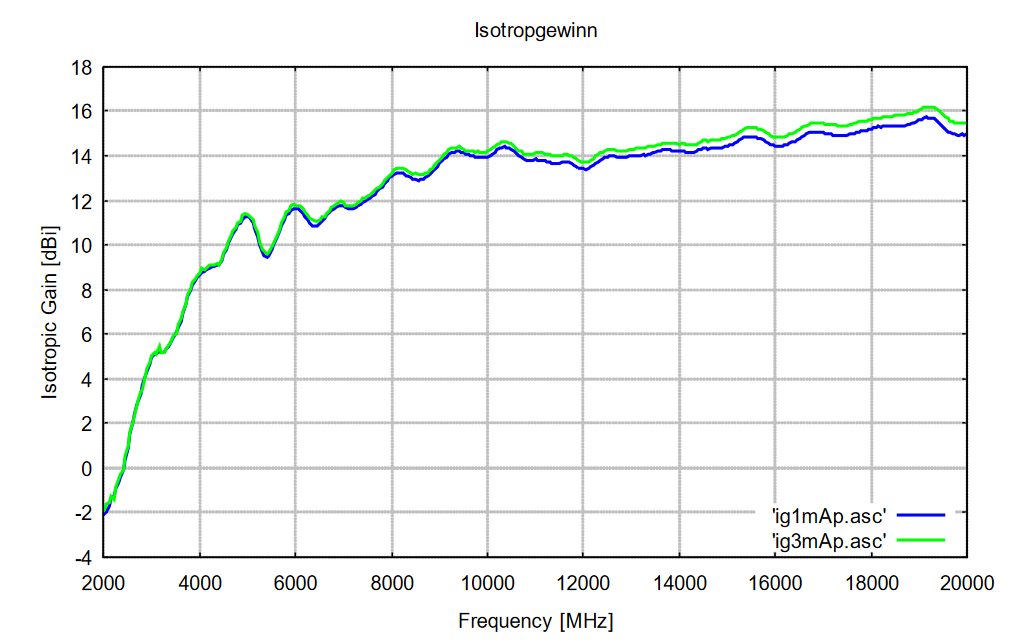

各向同性增益:9 ... 16 dBi (f > 4 GHz)

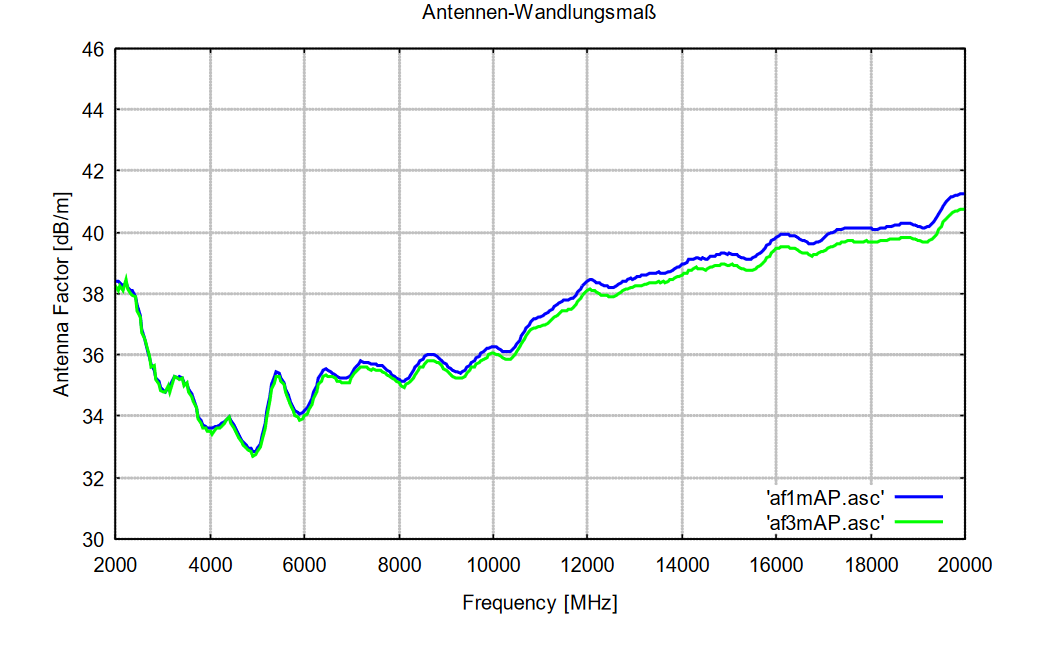

天线系数
33 ... 41 dB/m
(f > 4 GHz)
标称阻抗:
50
典型驻波比SWR
1.8
最大驻波比SWR。< 4 (f > 4 GHz)
前后比率
typ. 25 dB
交叉极化:
typ. > 25 dB
3 dB波束宽度类型(E平面)29°
3 dB波束宽度类型(H平面)
26°
6 dB波束宽度类型(E平面)
40°
6 dB波束宽度类型(H平面)40°
最大输入功率:
100 W (intermitt.) 50 W (cont.)
尺寸
98 x 140 (345) x 69 mm
重量
0.5 kg
