描述：VHA9105半波调谐偶极天线，最大有效发射功率10瓦，用于场强测试和产生预设VHF电磁场的参考。典型应用是作为电磁兼容测试中，射频设备辐射功率（EIRP）测试的替代天线。

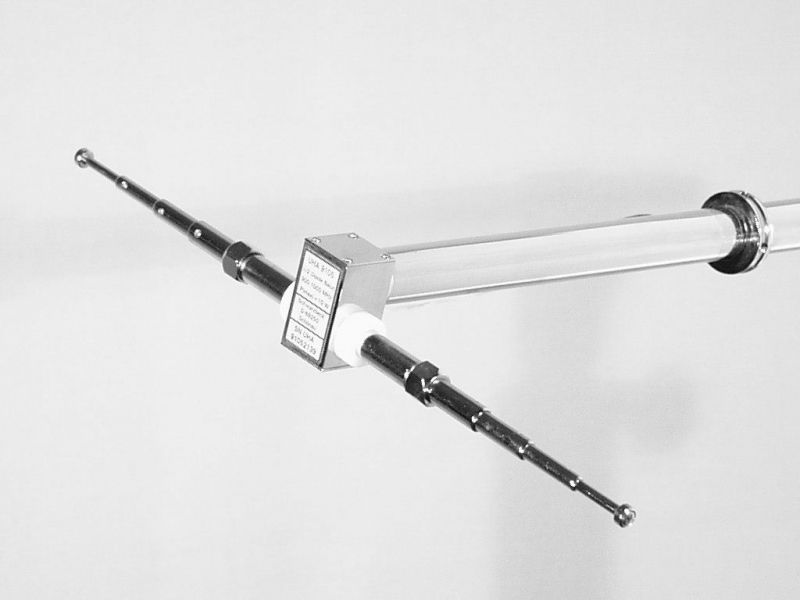

UHA 9105天线由天线头和两个管子组成，天线头带有聚四氟乙烯同轴电缆BALUN，转换为平衡，可达1GHz，两个管子顶端开槽使用六角形螺母拧紧。
没有伸缩管整个元件长度为125mm。有伸缩管整个元件长度为155mm到500mm。通常带宽高是由于直径/长度的比率大，特别是800MHz以上。
天线支撑架是一个475mm镀铬的黄铜管带有分度环，使用3mm螺丝固定以提供一个固定位置使用元件垂直或水平极化。
在VHF频率范围，偶极天线有最佳精度，用于精确的场强测试、场的定义（低功率）、天线增益的校准，尤其是按照CISPR andVDE 0877,part 2 检查测试点，特别推荐精密的偶极天线型号UHAP。UHAP看起来与UHA型号相似，但使用较长的balun和衰减器盒，使用4mm的不锈钢元件。
对于日常经济型的场强测试，可以使用对数周期天线UHALP 9108A，对于频率范围300 - 1000 MHz的测试，推荐使用VUSLP9111或 VULP 9118系列，它们的增益和方向性不需要调整天线长度。
频率 | 波长 | 元件扩展长度 | 增益 无损耗半波偶极天线 | 增益 各向同性的 | 天线因子 |
[MHz] | [m] | [m] | [dBd] | [dBi] | [dB/m] |
300 | 1.00 | 0.50 | 0.35 | 1.75 | 17.95 |
400 | 0.75 | 0.37 | 0.48 | 1.67 | 20.58 |
500 | 0.60 | 0.30 | 0.80 | 1.35 | 22.84 |
600 | 0.50 | 0.25 | 0.85 | 1.30 | 24.47 |
700 | 0.43 | 0.21 | 0.95 | 1.20 | 25.88 |
800 | 0.37 | 0.18 | 0.95 | 1.20 | 27.07 |
900 | 0.33 | 0.16 | 0.87 | 1.28 | 28.10 |
1000 | 0.30 | 去掉可伸缩元件 | -0.40 | 1.75 | 28.46 |
UHA 9105 技术规格
频率范围： | 300 - 1000 (1100) MHz | 功率 | 10瓦 |
偶极天线扩展范围： | 125 / 155 - 500 mm | 半功率波束宽度（E-Plane）： | 2 x 78 ° |
Holder和 Balun衰减： | 0.4 - 1.5 dB | 长度： | 520 mm |
天线因子 | 18 - 29 dB/m | 重量： | 800 g |
天线增益（各向同性的）： | + 1 dBi ... +1.8 dBi | 连接器： | N – 阴性 |
