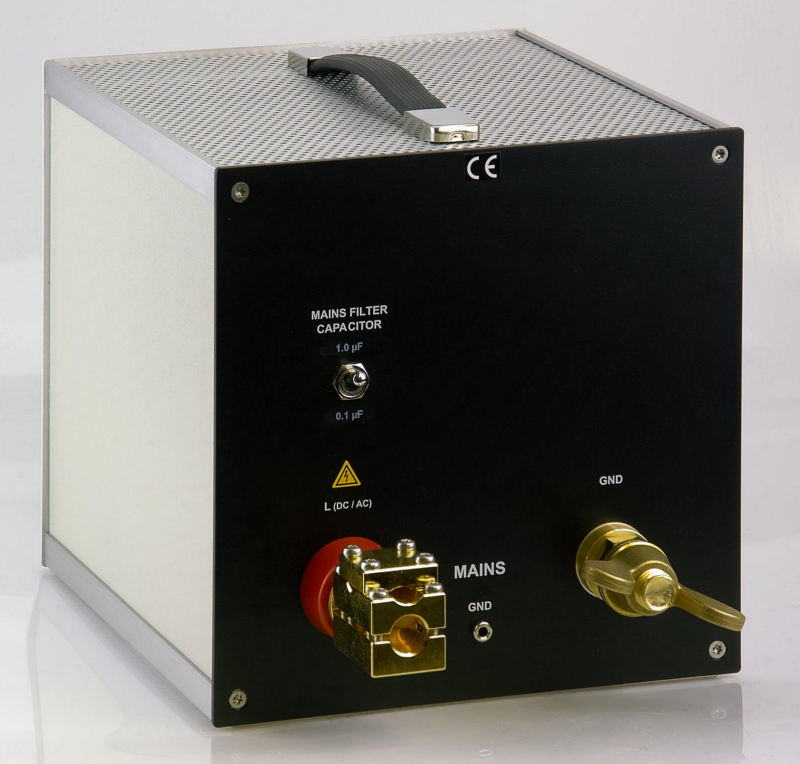

高压人工电源网络NNHV 8123-400R产品图：
高压人工电源网络NNHV 8123-400R描述：不对称单路径 AMN（人工电网）NNHV 8123-400R 的主要应用是根据 CISPR16-1-2、CISPR 25 第 4 版或 BMW GS 95025-1 在 HF-VHF 范围 0.1 MHz 内测量电动汽车的干扰电压 – 150 MHz 使用屏蔽电缆。它也可用于使用外部 50 Ω 终端的 BCI 测试。阻抗特性基本上是通过将电感器与测量接收器的输入阻抗并联来实现的：5 μH || 50Ω。
LISN 设计为成对安装到屏蔽外壳HVSE 8600 中。每个NNHV 8123-400R 可用于测量一个单路径。要能够测量HV+ 和HV-2 单元是必需的。 被测设备必须连接到前面板的端子。电源电压必须连接到后面板。电缆的屏蔽层连接到 HVSE 8600 馈通。
被测设备可能会消耗 250 A 的连续电流，并且在短时间内它甚至可能会消耗超过 500 A 的电流。
凭借其高电压和电流规格，这款汽车 LISN 非常适合电动汽车 (EV)、混合动力驱动和车载电池电子设备测试。
高压人工电源网络NNHV 8123-400R技术参数：
型号 | NNHV8123-400R
| 直流电阻 电源－EUT： | < 1.3 mOhm |
频率范围： | 0.1 - 110 (150) MHz
| 阻抗(50 Hz)： | 2 mOhm
|
最大连续电流： | 250 A | 阻抗(400 Hz)： | 12.6毫欧 |
短时最大电流 | 500 A | EuT连接器：可旋开的翼形端子 | 16毫米 |
最大电压（DC）： | 1000 V
| 无端子外壳尺寸（宽 x 高 x 深）：
| 220x225x260毫米
|
最大电压（50/60Hz AC）： | 400 V | 带端子的外壳尺寸最大 (W x H x D)：
| 220x225x450毫米 |
最大电压（400Hz AC）： | 300 V
| 重量： | 6kg |
阻抗： | (5μH + 1 Ohm) || 50 Ohm
(+/- 10 %) |
|
|
NNHV 8123-400R 的简化电路：
