        说明:BBV 9743 B是一种通用宽带前置放大器,具有高增益和低噪声。

        BBV 9743 B为通用型高增益宽带前置放大器噪音低。


BBV9743B预载大辉


规格



频率范围(标称)
10 MHz – 6 GHz

噪声系数:

typ. < 2.7dB (1.0 GHz)
获得:

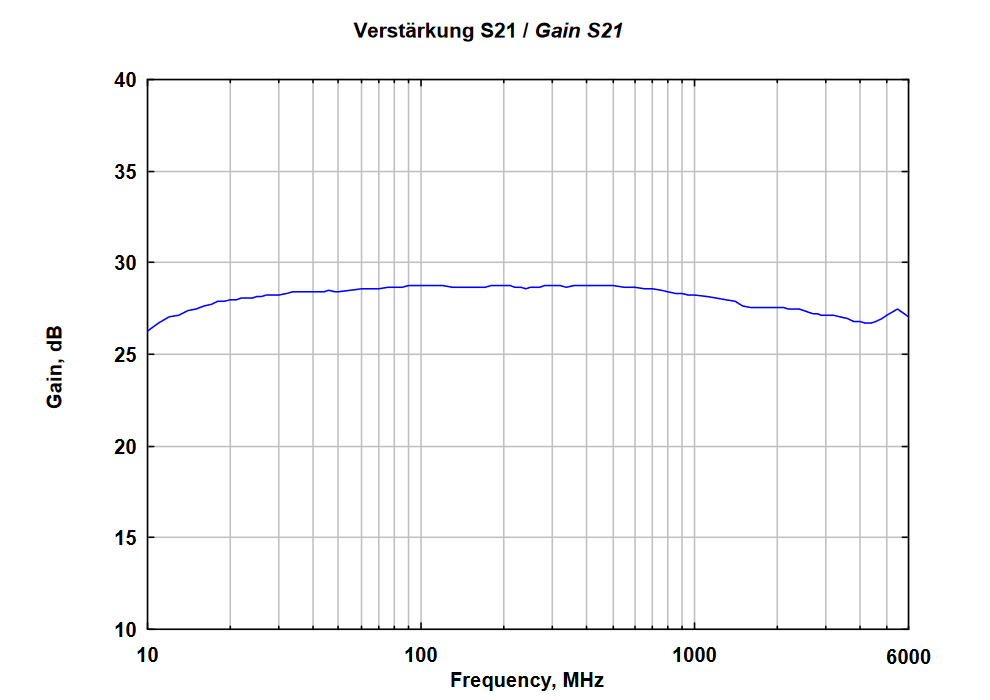

typ. +28 dB
振幅平坦度< +/- 3 dB
输入端1 dB压缩点> - 18 dBm (89 dBμV)
阻抗50Ω
电压驻波比输入/输出< 2 : 1
环境温度
-10° ... +60°C
电源+ 10-15 V 120 mA
直流连接器
5.5 mm / 2.5 mm
电流消耗
< 120 mA
外壳材料
外壳尺寸
42 x 35 x 27 mm
外形尺寸
82 x 38 x 27 mm

重量:

150g


      BBV 9743 B是一款通用型高增益宽带前置放大器自噪声低。由于高放大决定其自身的噪声即使在高电缆衰减和不敏感收件人。根据这些属性特别适合测量下限值,其中它直接位于天线已连接。放大器是两级结构。第一阶段包括:来自ESD保护模块。然而,原则上,前置放大器是强烈冲击和电击的风险-静电放电,其频谱密度标称频率范围过高。到防止损坏前置放大器同轴电缆必须紧跟在连接要放电的放大器!出院是一项重要的预防措施。极小型微波炉保护半导体结构。

      应该注意的是,对整个系统的灵敏度前置放大器的原理应用大信号行为的缺点(在-接收器的。所以在前置放大器的无线电干扰测量面积脉冲时不适用测量了宽带干扰。

      BBV 9743 B有一个坚固的外壳,由带法兰塞和法兰的铝插座类型N.其内置电压控制器允许使用简单的12伏电压进行操作电源。保护电路速度减慢内部供应的增加和减少危险周围的电压收件人的。这个接收器或分析仪馈电也可以使用电池或交流电源-kus,因为电流消耗最大为0.12A;

      BBV 9743 B 是通用型具有高增益的宽带前置放大器和内部噪音低。 因为高增益和良好的噪声系数系统噪音几乎独立于其他组件包括电缆和接收器。这些特点使 BBV 9743 B非常有用的测量非常下限。 在这种情况下,它将被连接直接连接天线。 放大器有2个阶段。 第一阶段使用 ESD –受保护的 MMIC 以防止缺陷无意的静电放电。尽管如此,前置放大器是通用的ly ESD敏感设备,因此它是同轴放电很重要连接之前的电缆。 这是一个必要的预防措施,以保护前非常小的半导体结构工作在微波频率范围;

      必须注意的是,使用前置放大器fiers 一般不推荐用于脉冲信号的测量。 这样的宽带噪声是许多 EMC 的典型测量。 这意味着任何宽带前置放大器不适合宽带脉冲的 EMC 测量光谱。 该 BBV 9743 B 有一个铝小型外壳,使用 N 型法兰连接器。

      电源很简单,因为内置电压调节器。 一个标准+12 V DC 的墙壁插头电源可以是用过的。 内部保护电路减慢下降的上升沿和下降沿电源电压,以防止内部组件和接收器从电压尖峰损坏。 12-V-辅助从接收器和分析仪供应或电池也适合,如果他们可以亲继续看。 电流为 0.12 A。


带前置放大器BBV 9743 B的FCLE 1535自噪声显示,归一化为前置放大器输入


BBV 9743 B - 宽带前置放大器


BBV 9743 B - 宽带前置放大器


输入调整S11,输出调整S22;输入匹配S11,输出匹配S22
