1. 300328射频开关、功率组简介(Introduction)

深圳市常创科技有限公司射频滤波器组专为EMCRF自动化测试而设计。主要用于辐射杂散(RSE),传导杂散(CSE)测试项目,通过网口控制,并带LCD触摸屏显示,支持手动切换射频路径。 满足后续的升级需要,定制化服务全方位的满足客户需求,射频开关预留有足够的射频路径,设备仪器封装可拆装。根据客户实际要求,支持多通道输入和输出。可以根据实际使用需要安装于机柜或直接放置在暗室测量天线后端。

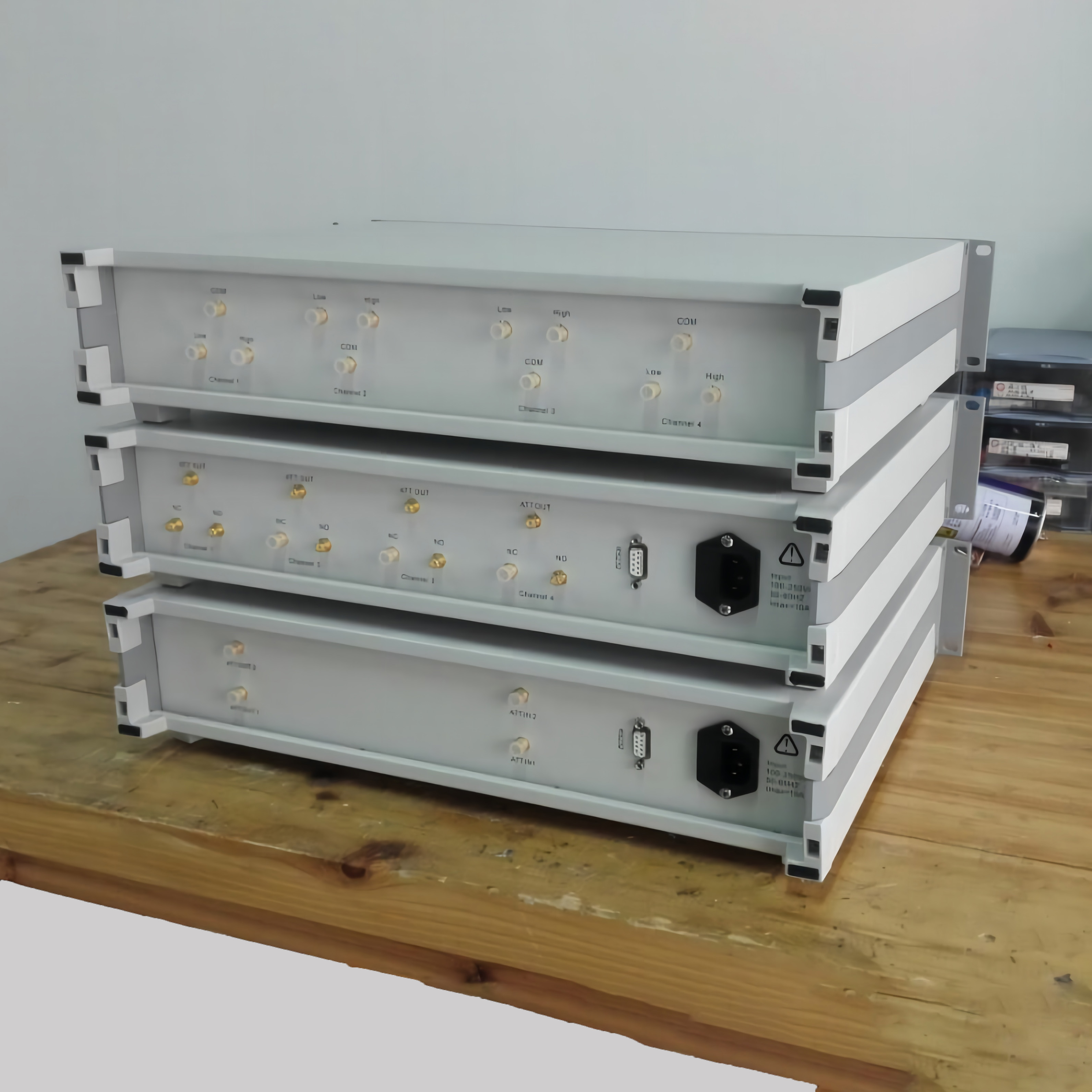

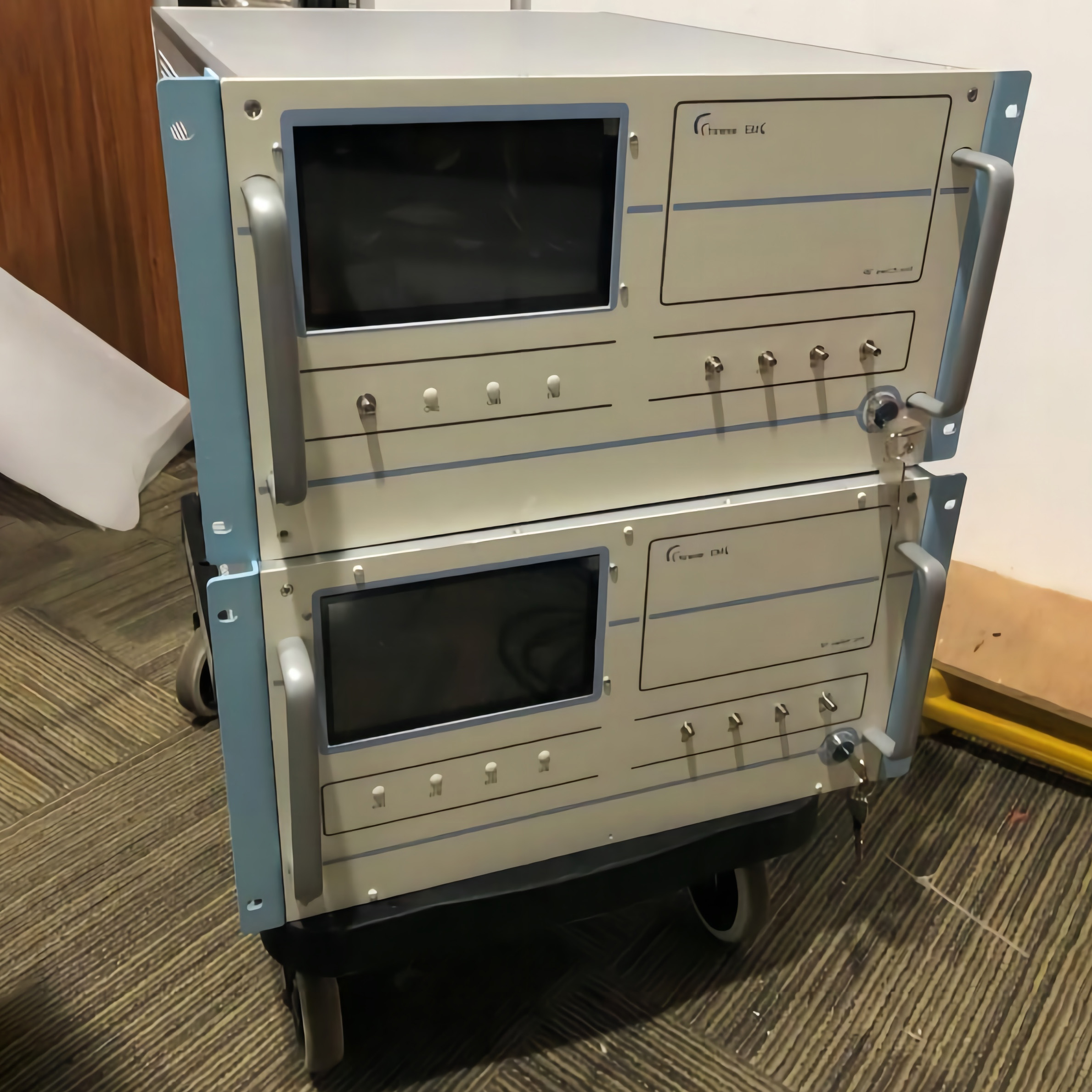

300328射频开关、功率组产品前面板图:

300328射频开关前面板


2.基本参数(General Data)

2.1产品规格(Specifications)



工作频率范围(Frequency range):

DC-40GHz

射频接口类型RF connector):

SMA

输出阻抗(Output impedance):

50Ω

最大输入功率(Max Input Power

33dBm

驻波VSWR:

1.8:1(DC-40GHz)

支持通讯制式(Band):

根据客户进行定制 支持GSM/WCDMA/CDMA2000/TD-SCDMA/LTE/5G NR 以及BT/WIFI等各类终端产品通讯制式



2.2通信接口 (Interface)


  控制接口,系统可以通过TCP/IP协议与该设备通信,对其进行控制。IP地址和端口可以通过命令设置,例如用命令“:CHANG:IP ADDR:192.168.0.7就可以将仪器IP地址设置为“192.168.0.7,用命令“:CHANG:PORT NUMBER:23就可以将仪器网口的端口号设置成23;端口号也可以在仪器上直接设置。


2.3工作环境 (Environmental Conditions)



温度 (Temperature

操作温度范围(Operation Temperature Range)

0to+45

储存温度(Storage Temperature Range)

-10to+60

湿度((Humidity)

-

+40,95% max.



2.4定电压和功率 (Rated Voltage and Input Power)





额定电压范围 (Rated Voltage Range)

12-15V DC, 220-230V AC

额定频率范围 (Frequency)

AC and Power

功率 (Input Power)

Less than 50W



2.5寸和重量 (Dimensions and Weight)



尺寸(Dimensions)

**高 (D x W x H)

55cm*42cm*24cm(实物为准)

重量 (Weight)


Approx. 40kg(以实物为准)

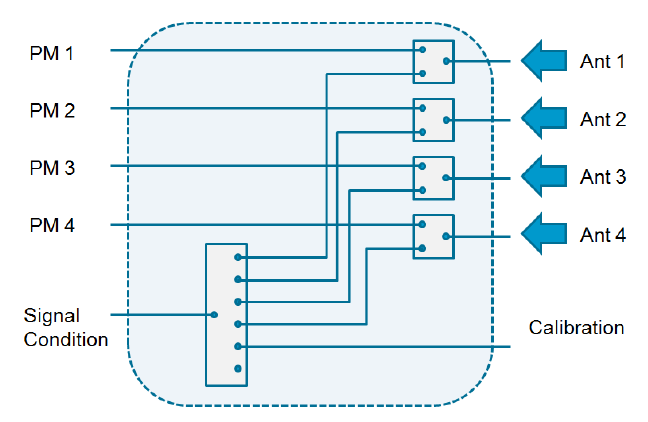

2.6仪器内部连接图



 射频开关内部连接图





EN 300 328开关要求:

1.  所完成产品的外观尺寸需适合于标准机柜安装, 整个系统至18GHz,低衰减, 整个开关内部链路各个路径各自总的衰减40GHz小于4dB.

2. 所有接头均采用SMA母头连接器, 至18GHz。

3. 整个开关控制系统, 220Vac供电, 带编程电子控制, 可实现按键式控制, 某个开关和一组4个开关同时通断。

4. 采用5个开关 (4个一分二, 1个一分六),为电子控制开关,至18GHz,每对通断, 或组合或4对同时通断。

开关(一分二 x 4)上档开关Ant1-Ant4 为输入,下档开关 PM1-PM4 为输出, 两者一一对应, 并能Ant1-PM1, Ant2-PM2, Ant3-PM3 Ant4-PM4, 每对通断, 或组合或4对同时通断。

Ant1 or 2 or 3 or 4,  与一分六的1-4或 5 (Calibration 端子)相连至Signal Condition 端子, 为单一导通。
Ant1 or 2 or 3 or 4,  或 Calibration 端子, 为输入端, 接产品天线端或信号发生器。Signal Condition 端子,为输出端, 接频谱.




3.控制命令 (Command)



3.1支持的命令



序号

命令

备注

1

RST

所有射频开关恢复位;

2

K{n} S{1-6}

n:A-J

1-6对应的是通道,A-J对应的是开关组



3.2路径切换命令





序号

命令

备注

1

KA+KB+KH /S1+I1

BT Filter2400-2485MHz_RSE

2

KA+KB+KH /S1+I2

5250 WIFI Filter5150-5350MHz_RSE

3

KA+KB+KH /S1+I3

5597.5 WIFI Filter5470-5725MHz_RSE

4

KA+KB+KH /S1+I4

5785.7 WIFI Filter5725-5850MHz_RSE

5

KA+KB+KH /S1+I5

5925-7125 WIFI 6E Filter5925-7125MHz_RSE

6

KA+KB+KH /S1+I6

10db ATT_RSE

7

KA+KB+KH /S2

3-18GHz HP Filter_RSE

8

KA+KB+KH /S3

8-26.5GHz HP Filter_RSE

9

KB+KC+KH /S4

Pass Band_RE

10

KB+KC+KH /S5

Pass Band_RE

11

KA+KB+KH /S6

2Band For update
