VDHH 9502 符合IEC62493的Van der Hoofde测试头

      Van der Hoofden测试头VDHH 9502,用于依据标准DIN IEC 62493(IEC 34/116/CD:2008)和VDE 0848-493,测量照明设备对人体照射的影响。

      通过照明设备和人体之间的不同的耦合方法,能推导出人体遭到电磁场的辐射电平。一部分辐射是基于人体和照明设备之间的容性耦合。这样会产生电流密度,使用EMI接收机和Van der Hoofden测试头可以测试和评估电流密度。


技术规格


频率范围:

20 kHz – 10 MHz

测试输出:

50 欧姆 BNC-Buchse 阴性

环境温度:

-10°… +60°C

测试球体/头的直径:

210 mm

杆的固定夹的直径:

38 – 50 mm

重量:

1650 g


      Van der Hoofden测试头由三个部件组成:一个直径210 mm的电传导球,1条300mm长的连接电缆,1个用于EMI接收机的保护网络。测试头上有3/8’’的阴性螺纹,能方便地安装到高度可调的三脚架上。

为了验证照明设备是否符合标准要求,需要把EMI接收机测量到的电压转换成感应电流密度。测量结果以测量到的电流密度和允许的电流密度的比值F因子来表示,如果一个DUTF的F不超过0.85就是兼容的。

按照IEC 62493,接收机的测试参数为:

1. Band A(20kHz – 150kHz):峰值检波器,220 Hz步长,测试时间100 ms,带宽200 Hz。

2. Band B(150 kHz – 10 MHz):峰值检波器,10 kHz步长,测试时间20 ms,带宽9 kHz。

测试时,对接收机不装入天线因子文件,分别测量band A和band B,得到电压的测量结果。然后可以使用Van der Hoofden Test软件,把测试电压转换为因子F。

使用Van der Hoofden Test软件从测试电压计算F时,要求提供的电压数据文件的格式为(频率单位是kHz,电平单位是dBμV):

Frequency1,Level1

...

...

FrequencyN,LevelN

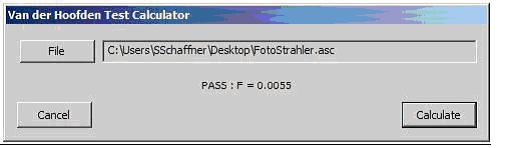

单击按钮“File”,选择电压文件,单击“calculate”,就能得到F因子值:
