Detailed

一、特点


1.LISNs的参考信号源
2.用户可选择的步长分别为50和250 kHz可用的频率范围,最高可达115MHz

3.电池运行
4.一年保修期

梳发生CGC-255E


二、描述

CGC-255E梳发生器是用于验证排放测量系统的参考信号源。梳子发电机的输出具有基频的谐波。它有两个用户可选择的频率步长,分别为50 kHz和250 kHz。
这个梳子发生器模拟了一个EUT产生的传导的电磁干扰噪声。CGC系列的梳子发电机有一个标准的NEMA15P三叉连接器,可以直接插入任何LISN与一个兼容的电源插座。它可以使用合适的适配器连接到任何其他套接字类型。CGC-255E对外部线路电压具有高阻抗,交流或直流高达230V。此特性允许在lisn连接到外部电源时使用梳子发生器。
CGC-255E由可充电的内部NimH电池供电。电池电源不需要任何外部电缆。当充满电时,电池允许连续使用梳子发电机长达18小时。梳子发电机和充电器附带一个定制的存储/携带箱。


三、应用程序

CGC-255E梳式发电机的主要应用是快速验证已进行的排放测试设置。它被设计为直接插入一个LISN的EUT电源插座。梳子发电机的传导噪声输出水平接近或高于CISPR 22的限制。典型的输出曲线图将显示在下一页上。
大多数EMI实验室通常会校准lisn和其他设备(频谱分析仪、电缆、连接器等)。在定期进行的排放测试设置中。然而,测试设备的故障可能发生在任何校准间隔之间,并可能在下一次校准之前未被检测到。同时,这些故障可能会产生错误的测试结果。由于这些不可预见的错误而损失的时间和资源可以避免与梳子发电机的帮助。使用梳子发电机,测试工程师将能够在每次测试前快速验证所进行的测量系统,以确保准确的测试结果。
CGC-255E梳子发电机的其他可能的应用可能包括组件的生产评估,如电缆护罩和过滤器。



四、技术规格

梳发生CGC-255E

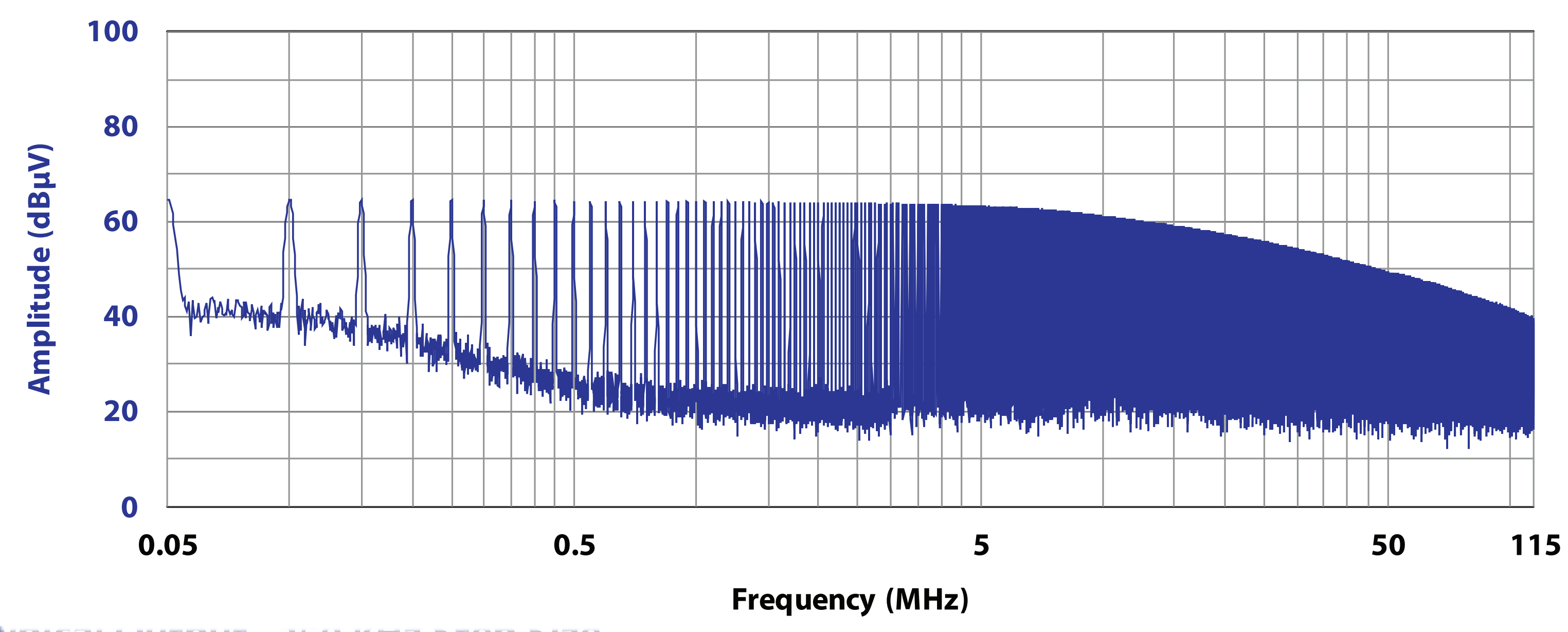

五、典型输出-50 kHz步长

梳发生CGC-255E



六、典型输出-250 kHz步长

梳发生CGC-255E
