脉冲发生器FCC-TG-EFT

脉冲发生器 FCC-TG-EFT 描述：FCC-TG-EFT 是一种电容放电型脉冲发生器，设计用于产生 5ns x 50ns 双指数形状输出脉冲。 它主要设计用于驱动小型环形天线以产生具有 IEC61000-4-4 中规定的电快速瞬变 (EFT) 波形的非常局部化的磁场 (H)。这些局部化的 H 场用于确定集成电路或其他 电路到 EFT。


脉冲发生器 FCC-TG-EFT规格：


50Ω负载的输出电压：
0- 2000 伏

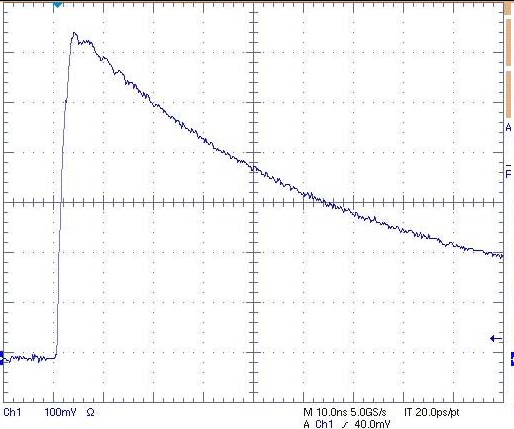

50Ω负载的额定输出脉冲波形：5ns – 50ns 双指数
50Ω负载的标称脉冲宽度：50ns +5ns（全宽半最大值）
50Ω负载的标称上升时间：5ns +1ns (10% 到 90%)
输出连接器：N型
输入电压：120 – 240 VAC，50 – 60 Hz
触发器（仅适用于 SINGLE SHOT）：手动瞬时按钮
脉冲发生器重复率：单次、1 pps、30 pps，或从 1 – 60 pps 连续调整


脉冲发生器FCC-TG-EFT
