   “阻抗稳定网络”,也称为 T-LISN,用于测量对称数据或电信线路上的不对称干扰电压。自 2002 年以来,T-LISN 用于根据 EN 55015(电气照明)测量不对称干扰电压设备)。 此外,它还可用于根据 CISPR 32 和 CISPR 15 进行测量。与广泛使用的 T-LISN 相比,NTFM 8131 设计用于在 3 A 的最大电流下承受 400 V AC。

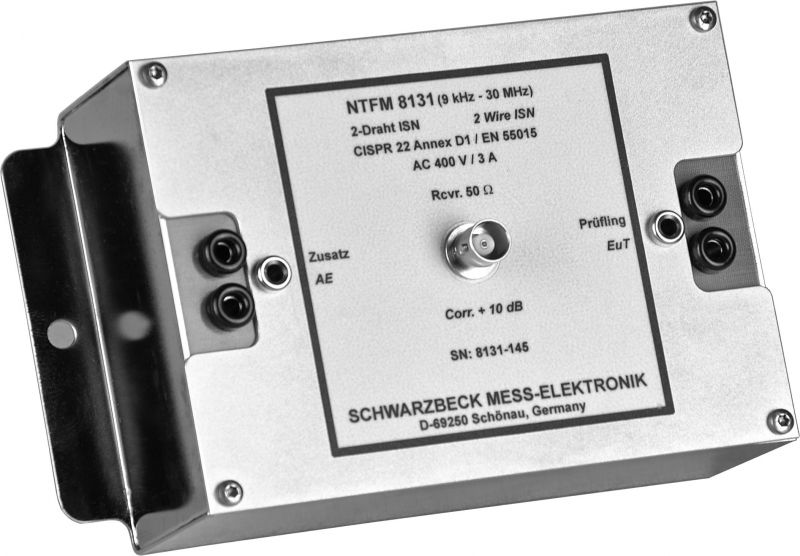

2 线阻抗稳定网络 NTFM 8131


技术规格:


频率范围:9 kHz - 30 MHz
插入损耗:
AE - EUT 端口
(差模)
典型值:<1dB 3MHz
典型值:<1.5dB 10MHz
典型值:<4dB 30MHz
去耦:AE-BNC>20dB
典型值:>50 dB
纵向转换损耗 (LCL):
<3mhz:>70dB 典型值。
10MHz:>60dB 典型值。
30MHz:>45dB 典型值。
不对称电压的分压比:
9.6 dB
阻抗(不平衡)
150 +/- 10%
EUT终端:
4mm 插孔,等边三角形,12mm 距离
最大电压:
400VACx
最大电流:3 A
根据标准:CISPR 32
CISPR 15
EN 55015


传输对称终端到 BNC

2 线阻抗稳定网络 NTFM 8131

EuT 终端的共模(非对称)阻抗,BNC 端接 50 Ω

2 线阻抗稳定网络 NTFM 8131


EUT 终端的纵向转换损耗


2 线阻抗稳定网络 NTFM 8131

2 线阻抗稳定网络 NTFM 8131

安全须知


      NTFM 8131 可施加 400 V RMS AC 的最大电压,因此必须应用与电源电压一起工作的通用安全规则。与最初由 CISPR 22 提供的 4.7 μF 电容器相比,NTFM 8131 的电容器具有0.47
