Detailed

描述


      高阻抗电容电压探头,用于测量电缆上的不对称干扰电压,无需中断和不受限制的 EUT 操作。探头配备高效金属屏蔽层以抑制外部干扰。 电压探头由电池驱动,容量可持续工作 40 小时以上。 具有极低噪声特性的内置跨阻放大器能够无失真地处理 CISPR 16 标准脉冲。 对于 8 mm EuT 线径,标称传感器 34 dB 的非常平坦的频率响应允许仅使用几个传感器值进行精确测量。


高阻抗电容电压探头CVP 9222 C 高阻抗电容电压探头CVP 9222 C

高阻抗电容电压探头CVP 9222 C


规格


频率范围:
9 kHz - 100 MHz
50Ω 系统中的标称插入损耗:34 dB (8 mm)
频率平坦度:典型值 < ± 0.5 dB
最大峰值电压:
30 V
输出驻波比:
驻波比 < 1.2
公称夹具直径:32 mm
添加并联电容:通常为 4 pF
连接器:BNC
电源:8 节 AA 镍氢电池
电池寿命:>40 h
推荐的自动充电适配器(可选):
安斯曼 ACS 410 /ACS 110
尺寸
110x180x140 mm
重量
2 kg


使用方法

        电容电压探头设计用于与 EMI 接收器一起测量不对称干扰电压。 CISPR 22 / EN 55022 C 1.3 中描述了典型应用。 对于直径为 8 mm 的 EUT 电缆,34 dB 的传感器必须添加到测量接收器的读数中。 对于其他电缆直径,请参阅下图以找到合适的换能器系数。 通常使用准峰值或平均检波器以 9 kHz 的带宽测量 150 kHz 至 30 MHz 的频率范围。 可以打开电容夹以接受待测电缆。 建议使用夹孔两侧的 M 形塑料部件尽可能使电缆居中。 螺钉允许在几秒钟内快速、精确地调整电缆位置,而无需额外的工具。 电缆直径越大,EuT 电缆的正确定心就越重要。

       为了估计电缆中心偏移的影响,本手册中提供了几种电缆直径的图表。由于被测电缆的附加并联电容非常低,电容式电压探头不会影响 EUT 操作。

        多色 LED 指示内置可充电电池的状态。 绿色 LED 表示电量充足和运行状态。 随着电池电压的下降,LED 变为橙色,表示仍处于运行状态,需要尽快充电。 一旦电池电压降至临界值以下,LED 变为红色,CVP 关闭。



配件


有一个可选的校准适配器 CAL 9222 B 可用


传感器和电缆直径

高阻抗电容电压探头CVP 9222 C

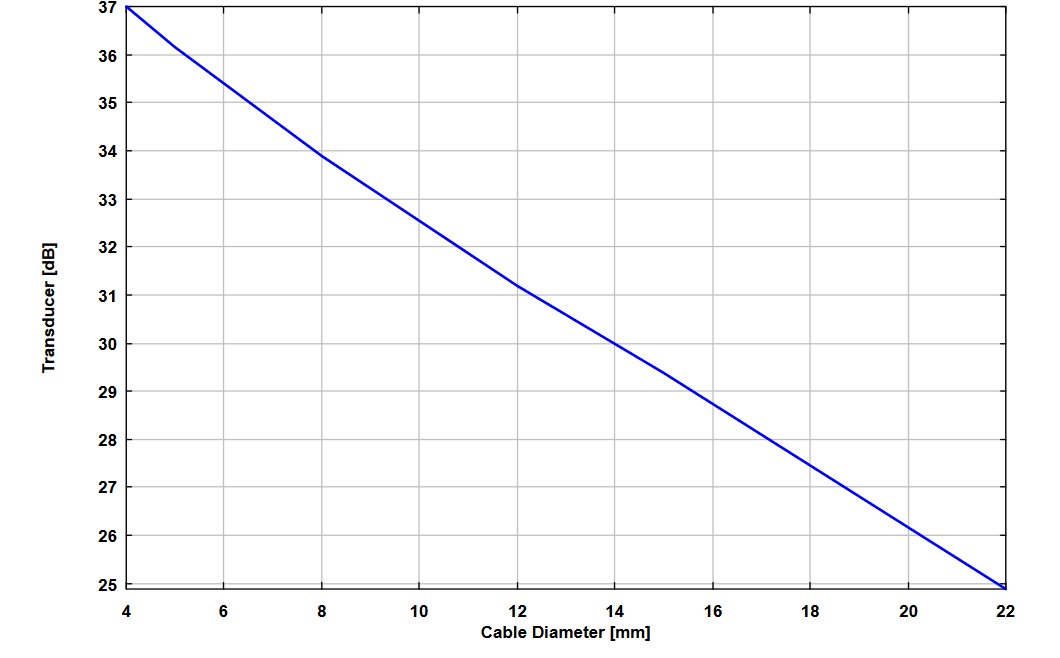

电缆直径 - 传感器


高阻抗电容电压探头CVP 9222 C


中心偏移输出电缆



高阻抗电容电压探头CVP 9222 C


中心偏移 [mm]
